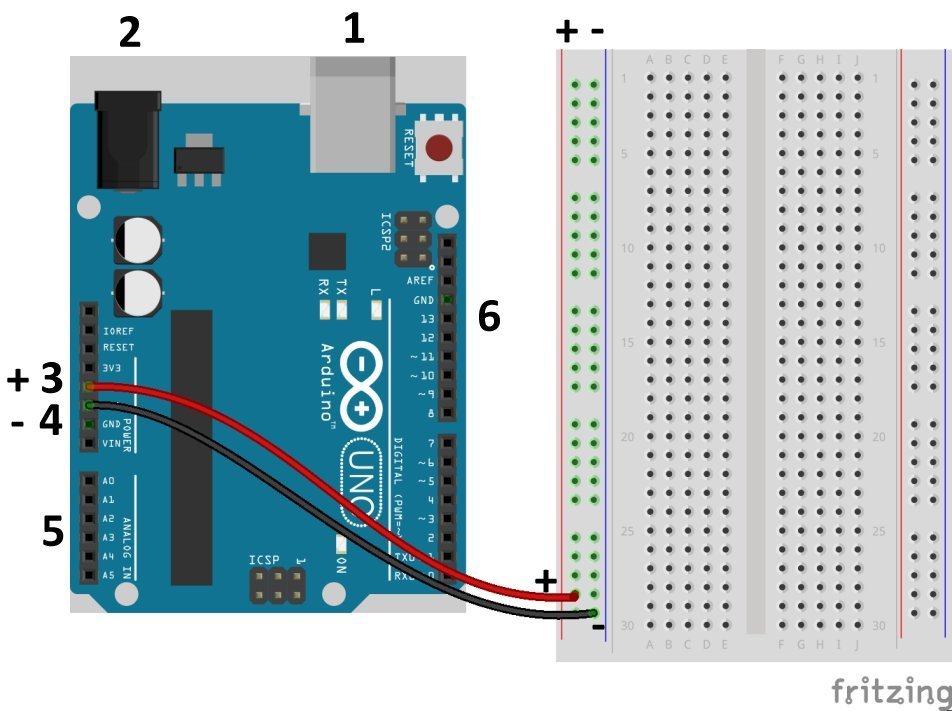

- USB poort om programma's te uploaden, maar levert ook stroom aan de Arduino.
- Externe stroom poort als je de Arduino niet via de USB is verbonden, kun je hier een adapter of batterij aansluiten.
- 5V poort levert 5 volt, wanneer de Arduino aan is. Vergelijkbaar met de + (plus) van een batterij.
- GND poort hier zitten drie identieke GND (ground) poorten. Vergelijkbaar met de - (min) van een batterij.
- Analoge poorten om analoge sensoren op aan te sluiten
- Digitale poorten om LEDjes, motoren e.d. aan te sluiten
Om het gebruik van de Arduino en het breadboard voor te bereiden sluit je altijd de 5V van de Arduino aan op de rode lijn van het breadboard met een rood kabeltje, en een GND van de Arduino op de blauwe lijn van het breadboard met een zwart kabeltje. Zo heb je een heleboel plekken tot je beschikking waar je 5V of GND op kunt aansluiten.

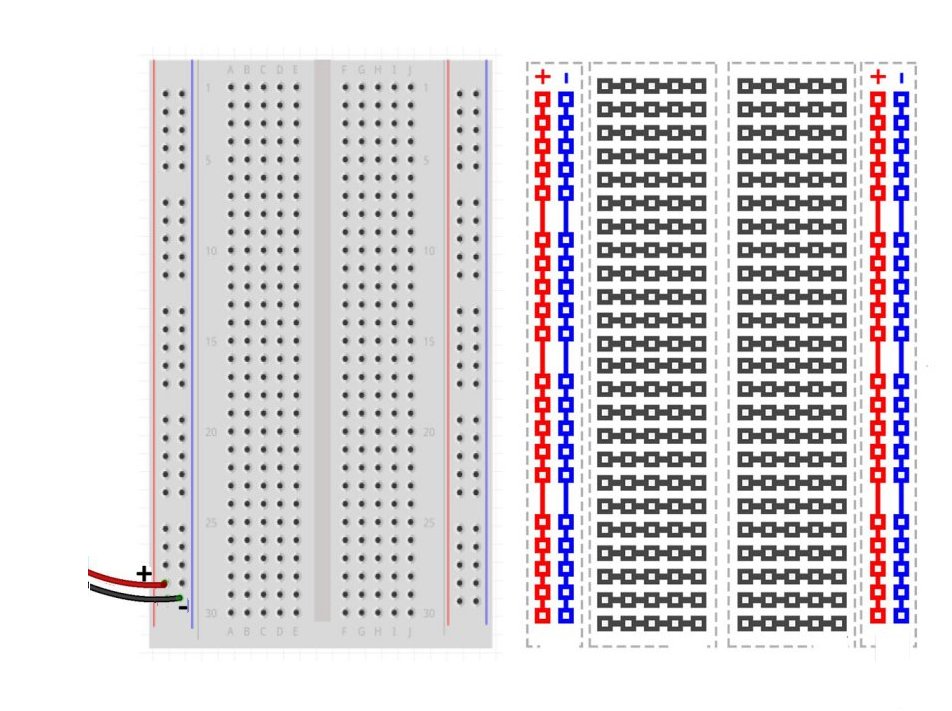

Hieronder zie je hoe alle aansluitpunten van het breadboard met elkaar verbonden zijn.
